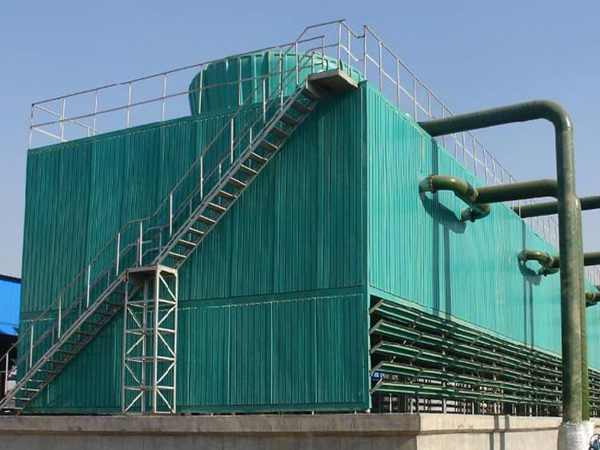

方形逆流式冷却塔

方形逆流式冷却塔

134-0647-4333
山东昊坤环保设备有限公司
山东省潍坊市安丘市
2020-10-17

信息详情



机械工业部第四设计研究院设计的节能型逆流式玻璃钢冷却塔,是在原设计的同类塔测试数据基础上改进设计的。特点是冷却塔风机配有变扭矩变极双速电机,当气温低时,例如晚上,电机开低速,冷却塔噪声可低3-5dBA。此外,用双速电机节电显著,多台冷却塔配单速电机时,为了节电当空气温球温度低时,可停部分电机。仍比用双速电机以年计多耗电40%。

双速电机的控制柜可配套供应,也可只提供控制柜的图纸。控制柜的价款不包括冷却塔价款之内,须另计。

设计参数:工业塔为:空气湿球湿度τ=28℃,进塔水温t1=42℃,出塔水温t2=32℃;民用塔(低温降):τ=28℃,t1=37℃,t2=32℃

方形逆流冷却塔 意义如下:


以水湿降分:

①低温降,设计水温度5℃(低噪声的代码前以D表示,超低噪声的以CD表示);

②中、高温降,水温降10-25℃,代码前以G表示。

以冷却塔组部分:①无水盘的(代码末了以L表示);

②浅水盘的(代码末了以DP表示);

③深水盘的(代码末了以GP表示),深水盘的有效存水深度400mm,如要求加大水深,订货时须提出。

代码中FN表示钢结构方形的逆流式。

代码中的数字表示冷却塔的规格,也即设计工况下单台冷却水量,单位m3/h(立面及基础图所示为二台塔,实用可单排多台,或双排多台)。

方形逆流冷却塔主要参数

型号

τ=28℃
       冷却水量m3/h

τ=27℃
       冷却水量m3/h

主要尺寸mm

风量
       m3/h

风机直径
       mm

Δt=5℃

Δt=8℃

Δt=5℃

Δt=8℃

总高度

宽度B

DFNL-100
DFNDP-100
DFNGP-100

100

74.4

118.7

86.0

4050
4670
 4970

2600

62000

1800

DFNL-150
DFNDP-150
 DFNGP-150

150

109.8

175.1

126.9

4050
 4670
 4970

3000

84000

2100

DFNL-200
DFNDP-200
DFNGP-200

200

148.9

237.4

172.1

4840
 5460
 5760

3600

115000

2800

DFNL-300
DFNDP-300
DFNGP-300

300

224.9

350.6

258.3

5010
5690
5990

4300

158600

3400

DFNL-400
DFNDP-400
DFNGP-400

400

299.9

467.4

344.4

5300
       6040
       6340

4800

213000

3800

DFNL-500
DFNDP-500
DFNGP-500

500

374.9

584.3

430.4

5900
6700
7000

5300

265000

3800

DFNL-600
DFNDP-600
DFNGP-600

600

448.5

698.9

514.9

6140
6980
7280

6000

317500

4200

DFNL-750
DFNDP-750
DFNGP-750

750

561.7

875.3

644.9

6440
7290
7590

6800

400000

4200

DFNL-900
DFNDP-900
DFNGP-900

900

673.4

1049.5

773.2

6950
 7900
  8200

7300

490000

4700

DFNL-1050
DFNDP-1050
DFNGP-1050

1050

786.6

1225.9

903.1

7150
 8100
   8400

7800

556000

4700


型号

电机功率
       kW

重量t

进水压力
       104Pa

噪声 dBA

当量直径
       Dmm

自重

运转重

Dm

10m

16m

DFNL-100
DFNDP-100
 DFNGP-100

3.0/1.5

1.73
   2.16
   2.50

2.00
       3.18
       5.48

6.2

59.0

52.0

47.0

3.02

DFNL-150
DFNDP-150
DFNGP-150

4.0/2.0

2.60
   2.91
    3.31

3.02
       4.23
       7.33

6.3

60.5

54.0

50.6

3.47

DFNL-200
DFNDP-200
DFNGP-200

5.5/2.7

3.10
 3.55
 4.44

3.66
       5.40
   10.18

6.5

62.0

55.6

52.3

4.15

DFNL-300
DFNDP-300
DFNGP-300

7.5/3.7

4.40
 5.04
 5.91

5.23
7.72
 14.14

5.8

62.0

57.8

54.5

4.94

DFNL-400
DFNDP-400
DFNGP-400

11/5.5

5.30
 6.10
 6.96

6.41
  9.52
 17.29

6.0

62.5

58.8

55.7

5.51

DFNL-500
DFNDP-500
DFNGP-500

15/7.5

6.60
  7.58
 8.64

7.98
 11.78
 21.26

6.4

62.5

59.3

56.2

6.08

DFNL-600
DFNDP-600
DFNGP-600

15/7.5

8.42
 9.68
 10.85

10.08
14.95
 26.92

6.5

62.5

60.5

57.4

6.88

DFNL-750
DFNDP-750
DFNGP-750

22/11

10.80
12.41
13.84

12.88
19.12
 34.42

6.8

63.0

61.4

58.4

7.79

DFNL-900
DFNDP-900
DFNGP-900

30/15

12.50
14.36
15.93

15.00
 22.19
 39.75

7.0

63.8

62.9

60.0

8.36

DFNL-1050
DFNDP-1050
DFNGP-1050

30/15

15.10
17.22
 18.94

18.02
 26.22
46.14

7.0

64.6

63.1

53.9

8.93


说明:

1、表中所列为湿球温度τ=28℃,τ=27℃工况下,Δt=5℃时t1=37℃,t2=32℃;Δt=8℃时t1=40℃,t2=32℃的冷却水量。

2、表中噪声值为夜间电机低速运转, 并下设有斜波填料的数值, 不设斜波填料将比表中数值高5dBA。

中高温降工业型GFN系列方形逆流式玻璃钢冷却塔主要参数

型号

τ=28℃冷却水量m3/h

τ=27℃冷却水量m3/h

主要尺寸mm

Δt=10℃

Δt=20℃

Δt=25℃

Δt=10℃

Δt=20℃

Δt=25℃

总高度

宽度B

GFNL-75
GFNDP-75
GFNGP-75

75

66.9

65.8

86.3

73.6

71.8

4050
4670
 4970

2600

GFNL-100
GFNDP-100
 GFNGP-100

100

89.2

87.7

115.0

98.1

95.7

4050
       4670
       4970

3000

GFNL-150
 GFNDP-150
 GFNGP-150

150

137.4

136.2

172.2

150.2

147.7

4840
       5460
       5760

3600

GFNL-200
GFNDP-200
GFNGP-200

200

182.8

181.3

229.1

199.8

196.5

5010
       5690
       5990

4300

GFNL-250
 GFNDP-250
 GFNGP-250

250

228.2

226.3

286.0

249.4

245.3

5300
       6040
       6340

4800

GFNL-300
GFNDP-300
GFNGP-300

300

273.6

271.3

342.9

299.1

294.1

5900
       6700
       7000

5300

GFNL-400
GFNDP-400
GFNGP-400

400

364.4

361.4

456.7

398.3

391.8

6140
       6980
       7280

6000

GFNL-500
GFNDP-500
GFNGP-500

500

455.2

451.5

570.5

497.6

489.4

6440
       7290
       7590

6800

GFNL-600
GFNDP-600
GFNGP-600

600

546.0

541.5

684.3

596.9

587.1

6950
       7900
       8200

7300

GFNL-700
GFNDP-700
GFNGP-700

700

638.0

632.7

799.6

697.4

685.9

7150
       8100
       8400

7800
